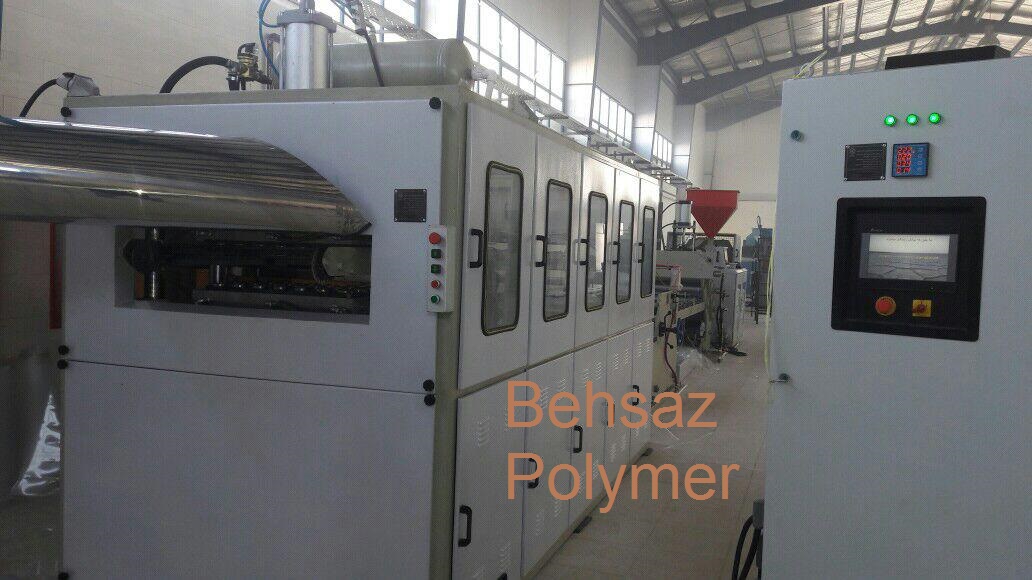

دستگاه پرس ترموفرمینگ تولید ظروف یکبارمصرف PP.PS

د

این مدل و سیستم از دستگاه تولید ظروف یکبارمصرف ، با نام تجاری

دستگاه پرس ترموفرمینگ  شناخته شده است

.در دستگاه تولید ظروف یکبارمصرف پرس ترموفرمینگ ، ظروف یکبارمصرف ،

از مواد اولیه که بصورت رول و ورق آماده میباشد تولید میگردد

.

در دستگاه پرس ترموفرمینگ ،  ظروف یکبارمصرف پلاستیکی از جنس پلاستیک

پلی پروپیلن (PP) و پلی استایرن (PP) قابل تولید میباشد .

.

دستگاه پرس ترموفرمینگ تولید ظروف یکبارمصرف PP.PS

.

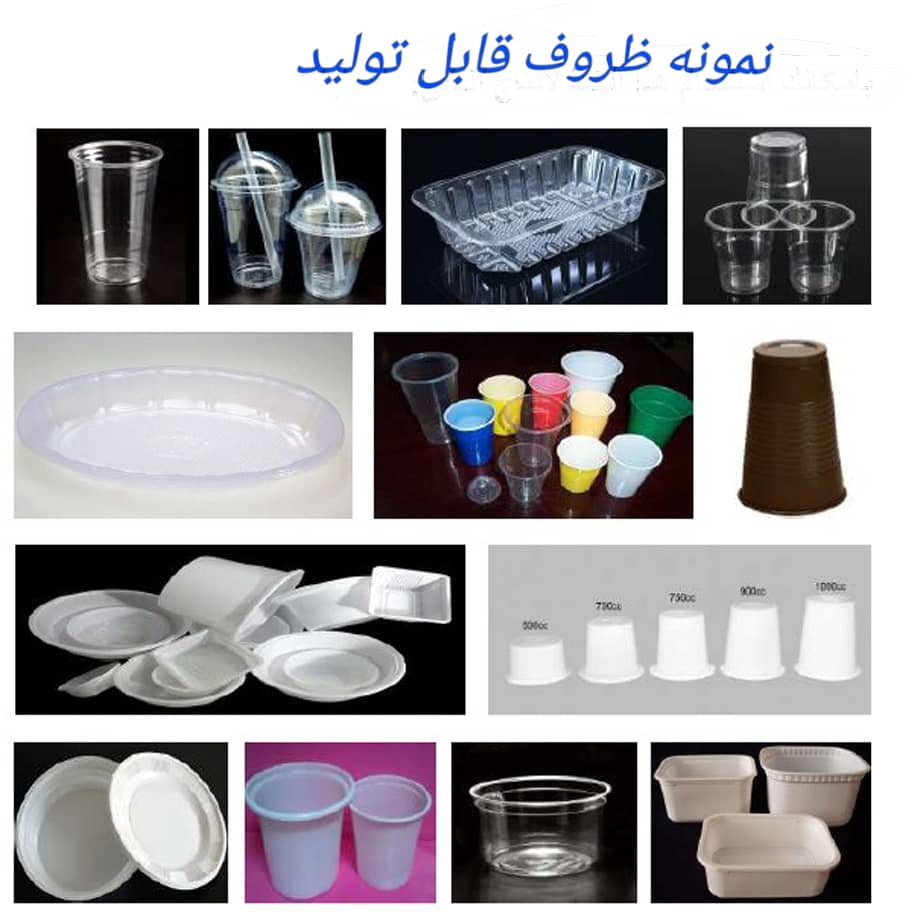

نمونه ظروف تولیدی :

https://cupplast.ir/%d8%af%d8%b3%d8%aa%da%af%d8%a7%d9%87-%d8%aa%d9%88%d9%84%db%8c%d8%af-%d8%b8%d8%b1%d9%88%d9%81-%db%8c%da%a9%d8%a8%d8%a7%d8%b1%d9%85%d8%b5%d8%b1%d9%81/

.

برق مورد نیاز : 100 آمپر 3 فاز

.

مقدار فضا : 150 متر

.

نیروی کار : 2 – 3 نفر

.

ابعاد دستگاه : عرض 2.5 متر * طول : 8 متر * ارتفاع 2.5 متر ( طول دستگاه

با قسمت لیوان جمع کن حساب شده است )

.

وزن : 6 تن

.

.

 اطلاعات و مشخصات فنی پرس 4 بازو ترموفرمینگ

sheet Material

PP.PS.PE

جنس ورق مصرفی

Sheet Thickness Rang

0.25~1.8 mm

ضخامت ورق مصرفی

Sheet Width . Max

750 mm

حداکثر عرض ورق مصرفی

Sheet Width . Min

550 mm

حداقل عرض ورق ورودی

Forming Area

720×400 mm

ابعاد فرم دهی

Max Down Forming height

140 mm

ماکسیمم عمق ظروف تولیدی / سفارشی تا 250 mm

Forming Speed

10-22cycle/min

سرعت ضربه ای پرس

Air Pressure

0.6~0.8Mpa

فشار باد مورد نیاز

Air Consumption

2500Lit/Min

مقدار مصرف باد

 Overall Dimension(m):

L5×W2× H2.4m

ابعاد دستگاه

Weight:

About 5.5T

وزن کلی

.

.

پرس های ترموفرمینگ ساخت این شرکت در 3 سایز قابل ارائه است .

که علاوه بر سایز پرس با ابعاد فرم دهی که در جدول فوق مشخص است ،

ابعاد فرم دهی 2 سایز دیگر پرس تولیدی نیز به ابعاد 350*650 و 820*450 میلی میباشد.

که قابل سفارش است .

.

سیستم محرکه پرس ترموفرمینگ تولیدی نیز در دو مدل لنگی و جک هیدرولیکی قابل ارائه میباشد .

.

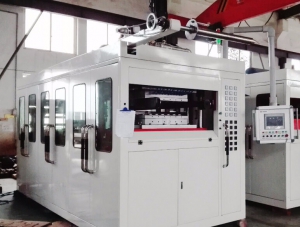

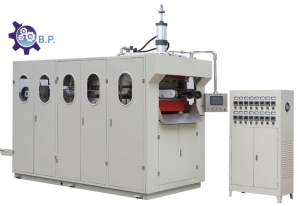

دستگاه تولید لیوان یکبارمصرف

قیمت دستگاه لیوان یکبارمصرف

.دستگاه پرس ترموفرمینگ که بصورت فول اپشن طراحی شده و دارای امکاتات و مزایای خاصی میباشد

و قابل سفارش ساخت میباشد

دستگاه تولید لیوان یکبارمصرف

چند نمونه از آپشن های سفارشی قابل نصب بر روی دستگاه  پرس ترموفرمینگ

.

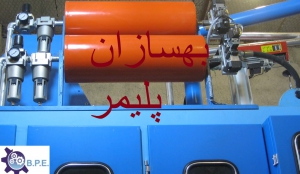

علاوه بر مخزن اصلی ذخیره باد در داخل دستگاه پرس ترموفرمینگ ، دو مخزن باد ،

نیز بصورت جداگانه برای تامین باد جک نمد و همچنین تامین باد پر کن باد داخل قالب تعبیه شده است .

.

دستگاه پرس ترموفرمینگ

.

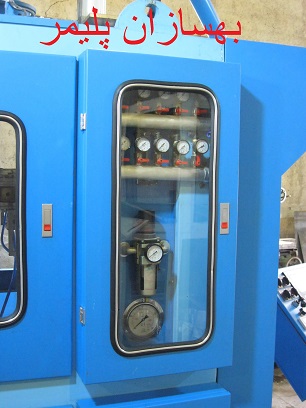

تقسیم باد ورودی دستگاه ، در دو مدار که مدار اول دارای واحد مراقب 3 تیکه ( رگلاتور ، تله آبگیر ، روغن زن ).

و مدار دوم دارای واحد مراقب 2 تیکه ( رگلاتور ، تله آبگیر ).

مدار اول برای استفاده باد در جک های پنوماتیک در نظر گرفته شده است .

مدار دوم نیز برای استفاده باد در شیر پنوماتیک ، فوت پرتاب و پران ظروف از قالب .

و همچنین از مدار دوم برای شیر پنوماتیک باد پر کن قالب فرم دهی استفاده شده است .

علت اصلی استفاده از دو مدار که مدار دوم فاقد روغن میباشد بدلیل برخورد مستقیم باد ،

با ظروف در دو شیر پنوماتیک باد پرکن قالب و شیر باد فوت پرتاب ظروف بوده ،

که ظروف آغشته به روغن نگردد .

.

خط تولید لیوان پلاستیکی

.

همچنین علاوه بر 2 واحد مراقبت اصلی پنوماتیک در ورودی اصلی دستگاه ،برای هر شیر برقی،

یک واحد مراقبت جداگانه نیز در دستگاه پرس ترموفرمینگ تعبیه شده است.

.

پرس ترموفرمینگ.

.

استفاده از دو مدار لوله کشی سرد کن آب در دستگاه برای خنک کاری قسمتهای مختلف ،

تا از حداقل مقدار ظرفیت چیلر و برج خنک کن استفاده کرد.

.

خط تولید لیوان یکبارمصرف پلاستیکی

همانطور که فوق عنوان شده ، دستگاه پرس ترموفرمینگ بر اساس نوع قالب ،

قابلیت تولید ظروف مختلفی را دارد .

.

نمونه قالب ترموفرمینگ :

.

تیراژ و تعداد تولید ظروف مختلف در دستگاه ترمو فرمینگ PP :

.

تیراژ تولید ظرف ماستی ۱ کیلویی حدود 6000 تا 8000 عدد ظرف در ساعت

.

تیراژ تولید لیوان ۲۰۰ سی سی چای حدود 25000 تا 30000 عدد لیوان درساعت

.

تیراژ تولید لیوان آبمیوه خوری ۳۰۰ یا ۴۰۰ سی سی حدود 14000 تا 16000 عدد در ساعت

.

.

مواد اولیه برای تولید ظروف یکبارمصرف در دستگاه  پرس ترموفرمینگ ،

بصورت رول و ورق آماده میباشد که این رول و ورق ، در دستگاه ورق ساز تولید میگردد .

.

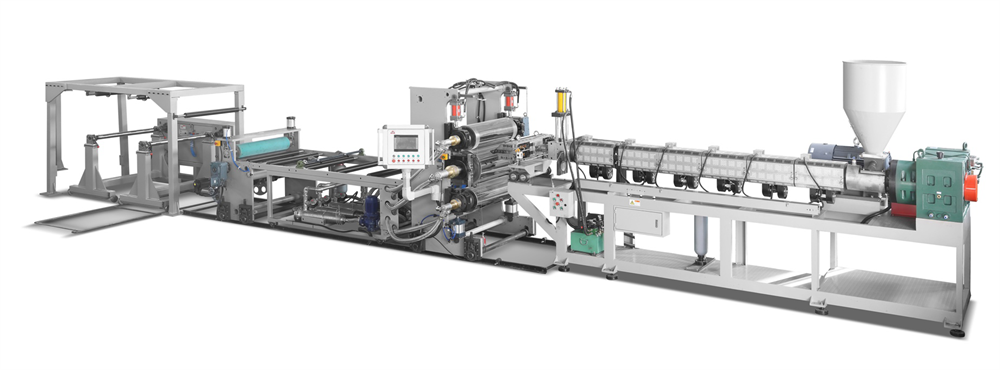

دستگاه تولید ورق پ پ  – دستگاه تولید ورق

.
این دستگاه برای تولید ورق ورول پلاستیکی میباشد .

که در این دستگاه مواد اولیه بصورت گرانول پتروشیمی وارد دستگاه میشود.

و پس از ذوب و تغییر شکل و عبور از سیستم نورد دستگاه محصول نهایی

بصورت ورق و رول یک دست با ضخامت یکنواخت  تولید میگردد .

ماشین آلات و دستگاههای تولید ورق های PP,PS ساخت این شرکت ،

برای تولید ورق ، جهت استفاده در دستگاههای ترموفرمینگ ،

تولید ظروف یکبارمصرف ، در دو سایز بوده که از نظر عرض و ضخامت ورق

تولیدی با هم برابر بوده و فقط در ظرفیت تولید باهم تفاوت دارند .

.

.

با توجه به ظرفیت تولید یک دستگاه پرس ترموفرمینگ و

نیاز آن به ورق و رول برای تولید ظروف یکبارمصرف ،

دستگاه تولید ورق PP با مشخصات و ظرفیت ذیل در نظر

گرفته شده است :

.

مشخصات کلی دستگاه تولید ورق PP. PS  :

.

 مواد اولیه مصرفی   :  PP . PS

ضخامت ورق تولیدی  :  0.2 mm – 2 mm

  عرض ورق تولیدی : 650 – 800 mm

ظرفیت تولید ورق  : 220 kg/h

.

.


توضیحات تخصصی در مورد دستگاه تولید ورق و رول PP. PS :

.

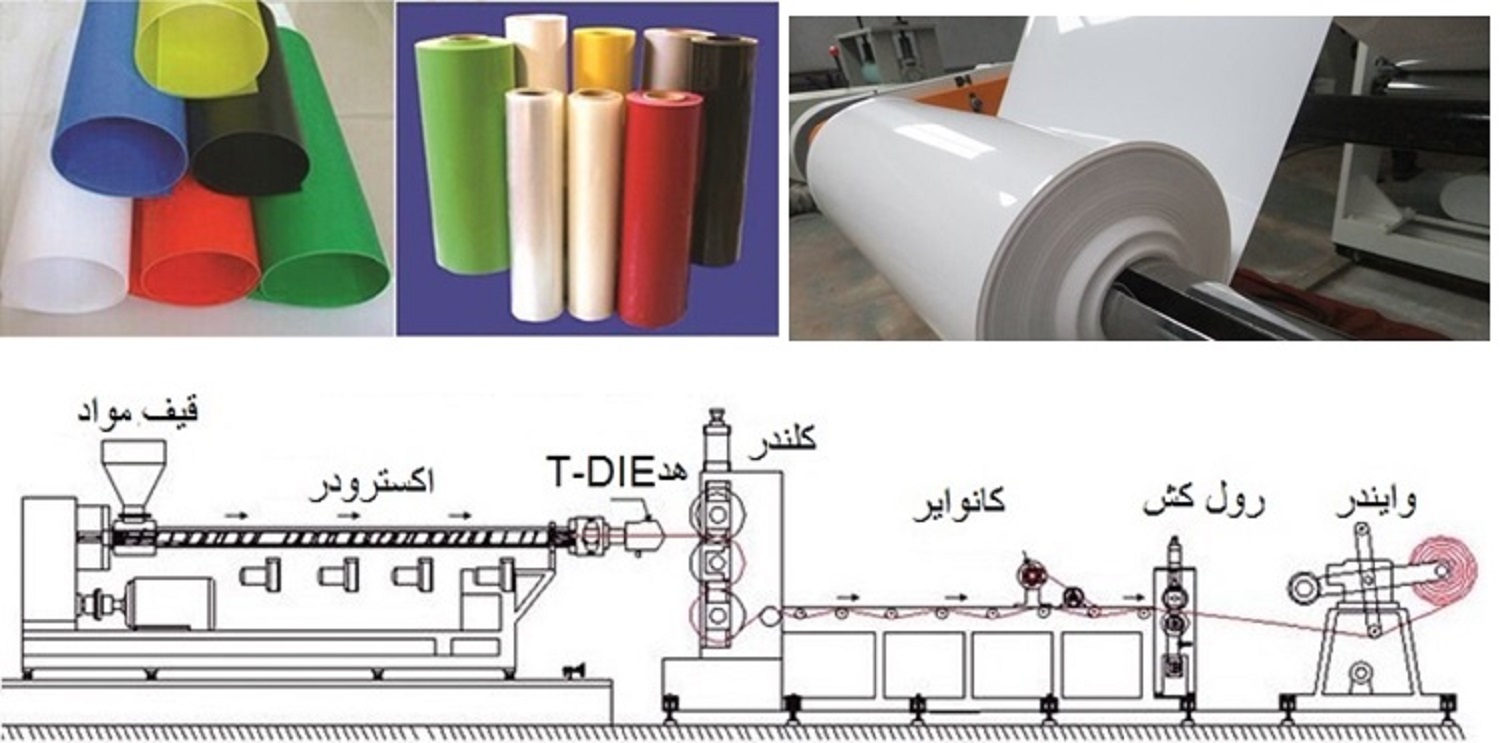

دستگاه تولید ورق از 5 قسمت اصلی تشکیل شده است :

.

الف – قسمت اکسترودر دستگاه :

.

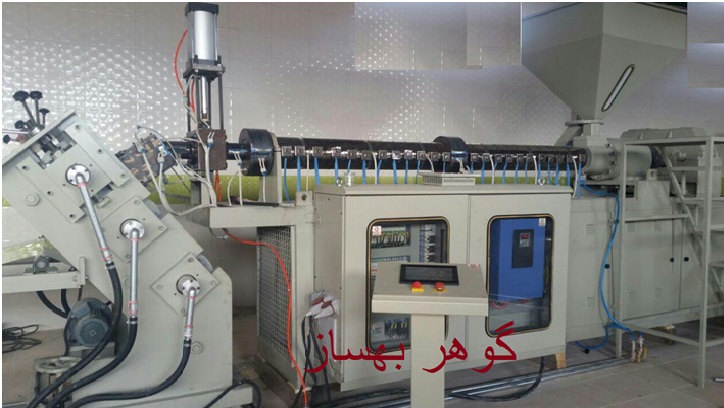

قسمت اکسترودر دستگاه

.

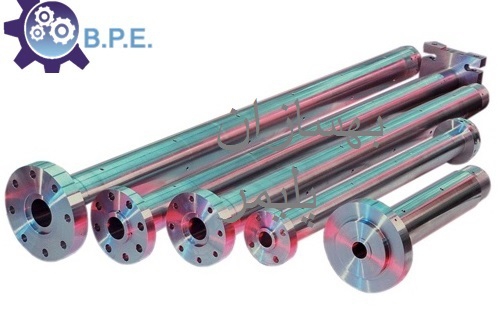

اکسترودرهای این دستگاه دارای سیلندر ماردون به قطر mm100

با L/D 30 برای مواد اولیه PP.PS.PE طراحی شده است.

دستگاه اکسترودر

در تمامی اکسترودر های تک و یا چن لایه  هر سیلندر و مارپیچ

به صورت جداگانه دارای اینورتور (دور متغیر الکترونیکی AC)می باشد.

همچنین  هر سیلندر دارای گازگیر و خشک کن ومکنده ی مواد اولیه ی

جداگانه بوده و تمامی المنتها ی سیلندر نیز ،از نوع سرامیکی با

پوشش دو لایه استیل ، با فن خنک کن که از PLC دستور میگیرند میباشد .

.

.گازگیر اکسترودر

                 .

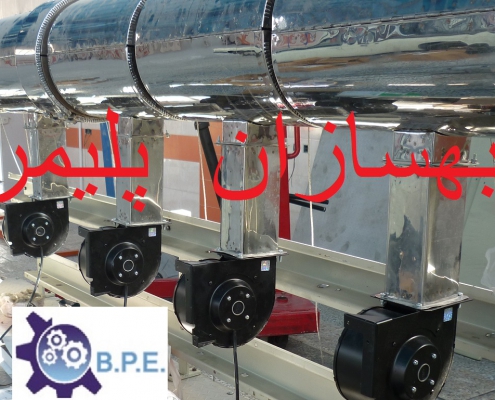

.المنت های سرامیکی با فن جداگانه

دستگاه تولید ورق , قیمت دستگاه تولید ورق , فروش دستگاه تولید ورق , خرید دستگاه تولید ورق , تولید دستگاه تولید ورق , تولید کننده دستگاه تولید ورق , کارخانه دستگاه تولید ورق , تولید کنندگان دستگاه تولید ورق , فروشنده دستگاه تولید ورق , فروشندگان دستگاه تولید ورق , صادرات دستگاه تولید ورق , فروش عمده دستگاه تولید ورق , قیمت عمده دستگاه تولید ورق , مرکز فروش دستگاه تولید ورق , ساخت دستگاه تولید ورق , سازنده دستگاه تولید ورق

فیلتر و توری نیز بصورت 2 توری بوده که بتوان بدون توقف

دستگاه نسبت به تعویض و تمیز کردن توری اقدام نمود .

.فیلتر و توری با مدار هیدرولیک مربوطه

.

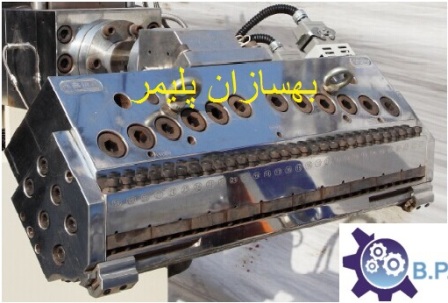

در این سایز و مدل ، هد دای(T-DIE)در نظر گرفته شده ،

به عرض cm 95 میباشد .

همچنین برای ساخت بدنه هد دای از فولاد آلیاژی گرم کار

استفاده شده است.

بمنظور بالا بردن کیفیت ورق تولیدی ، علاوه بر اینکه دو تیغه

بالا و پایین هد دای ، سنگ زنی و کروم کاری میگردد ،

داخل هد دای نیز پس از ماشین کار و سنگ زنی ،

آبکاری کروم و پولیش زنی میشود .

.

اکسترودر دستگاههد دای T-DIE

 .

.

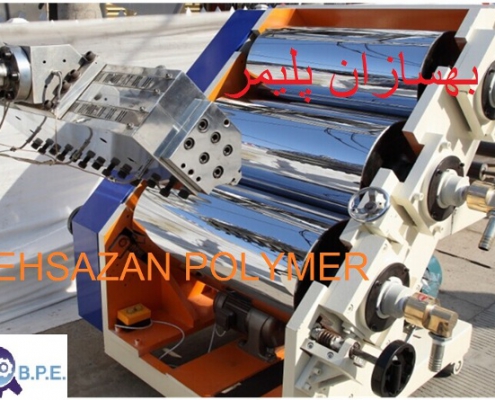

ب – قسمت کلندر دستگاه

کلندر این دستگاه دارای 3 غلطک اصلی نورد ورق بوده ،

که هر غلطک دارای الکتروموتور و گیربکس و اینورتور

جداگانه می باشد.

.جنس لوله غلطک ها از ف.لاد آلیاژی بوده که بعد از مرحله ی

تراشکاری تا 60 راکول سخت کاری القائی شده و سپس پس

از سنگ زنی ، تحت عملیات آبکاری کروم سخت  قرار گرفته و

سپس مجددا سنگ زنی و پولیش می شوند .

( با توجه به تفاوت بالای قیمت لوله آلیاژی با لوله جنس

آهن معمولی لذا اکثر سازندگان از لوله آهنی معمولی استفاده میکنند،

که به همین علت امکان سخت کاری غلطک ها را ندارند ،

لذا فقط به آبکاری کروم سخت بسنده میکنند )

.

کلندر اکسترودر ورق .قسمت کلندر دستگاه تولید ورق

.


ج – قسمت کانوایر دستگاه تولید ورق و رول :

.
دستگاه دارای کانوایرسردکن به طول 4 متر می باشد

و دو عدد ضایعات جمع کن در این قسمت تعبیه شده است

که کنارهای ورق برش خورده برای استفاده دوباره در این

رول جمع کنها بصورت رول جمع میشود.

.

. قسمت کانوایر دستگاه تولید ورق

.

در صورت سفارش سنسور اعلام متراژ ورق تولیدی بهمراه

ضخامت سنج قابلیت نصب دارد .

.

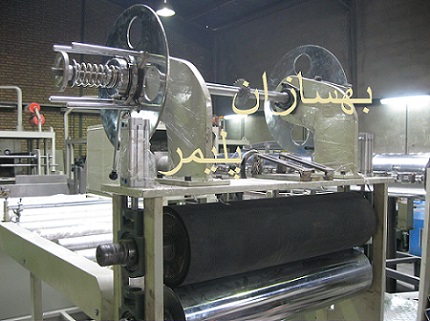

دستگاه اکسترودر ورق.ضایعات جمع کن دستگاه.

.


د -قسمت رول جمع کن دستگاه تولید ورق :

قسمت رول جمع کن دستگاههای تولید ورق ، ساخت این واحد

دارای دو عدد رول جمع کن میباشد تا بدون توقف تولید

بتوان ورق را تعویض و تخلیه کرد.

هر کدام از شفت های رول جمع کن ظرفیت تحمل 150 کیلو ورق ،

تا قطر 90 سانتی متر را دارا میباشد.

.

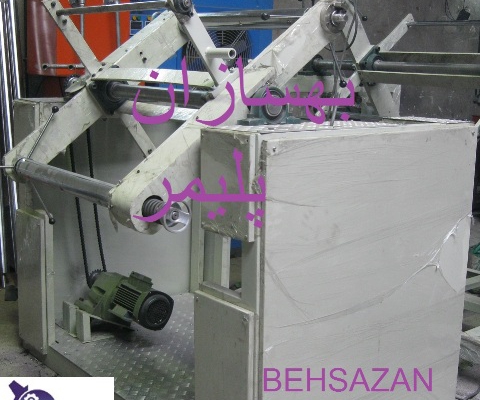

.قسمت رول جمع کن دو شفته دستگاه

.

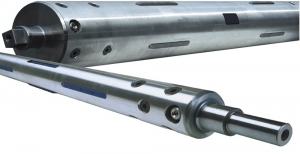

 همچنین برای سهولت در کار ، رول جمع کن از نوع شفت بادی میباشد .

.

. شافت بادی رول جمع کن

.

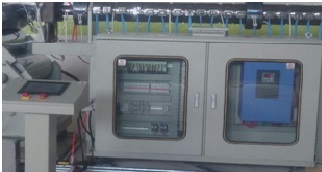

ه – قسمت تابلو برق و پنل کنترل :

.

برای کنترل حرارت المنتها از مدار فرمان PLC با کارت حرارتی استفاده شده است .

همچنین  الکتروموتور  اصلی اکسترودر مجهز به تغییر دور الکترونیکی میباشد .

که با PLC  فرمان مرتبط بوده و کنترل حرارت و دمای المنتها را بر حسب تغییر

دور اینورتر و سرعت مارپیچ ، کنترل حرارتی مینماید.

.



.

دستگاه تولید ورق , قیمت دستگاه تولید ورق , فروش دستگاه تولید ورق , خرید دستگاه تولید ورق , تولید دستگاه تولید ورق , تولید کننده دستگاه تولید ورق , کارخانه دستگاه تولید ورق , تولید کنندگان دستگاه تولید ورق , فروشنده دستگاه تولید ورق , فروشندگان دستگاه تولید ورق , صادرات دستگاه تولید ورق , فروش عمده دستگاه تولید ورق , قیمت عمده دستگاه تولید ورق , مرکز فروش دستگاه تولید ورق , ساخت دستگاه تولید ورق , سازنده دستگاه تولید ورق

مشخصات فنی اکسترودر و کلندر دستگاه تولید ورق

قطر ماردون  : 120 mm

طول ماردون : 320  Cm

قدرت الکتروموتور سیلندر  : 70 KW

حداکثر عرض هد دای : 900 MM

عرض غلطک کلندر     : 900 MM

نوع مایع خنک کننده   : Oil & Water

زاویه کلندر   : 45 درجه

 ابعاد دستگاه ورق : L10×W1.80× H2.5 (متر)

مصرف برق کلی دستگاه : 380/3/50hz/54kw

وزن کلی : حدود 8.0 T

..

تماس با ما : 09122203855
